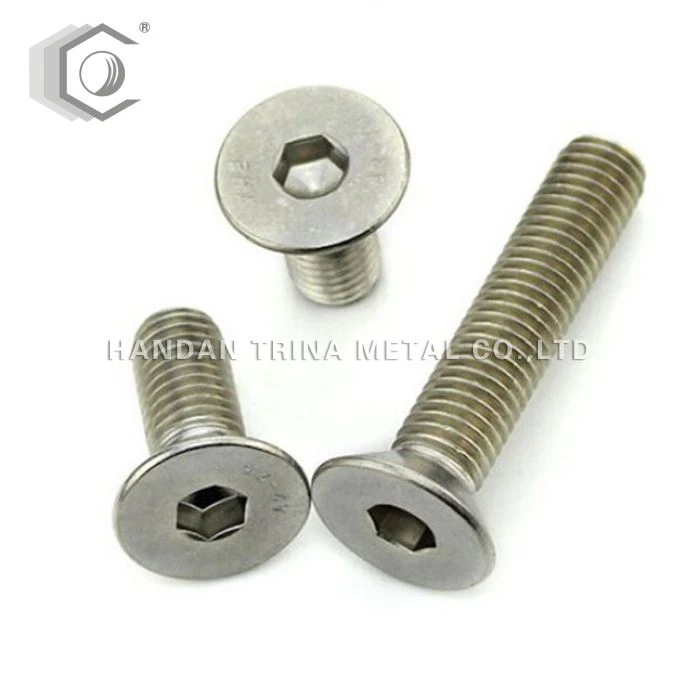

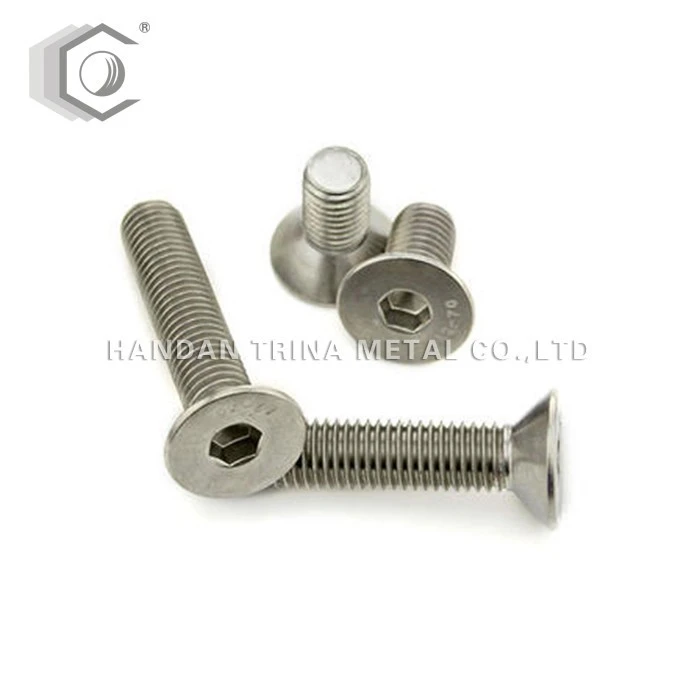

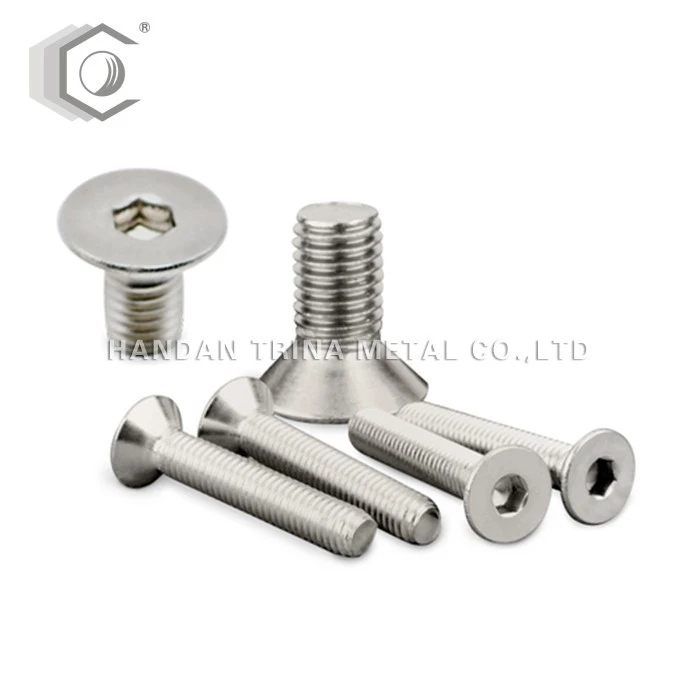

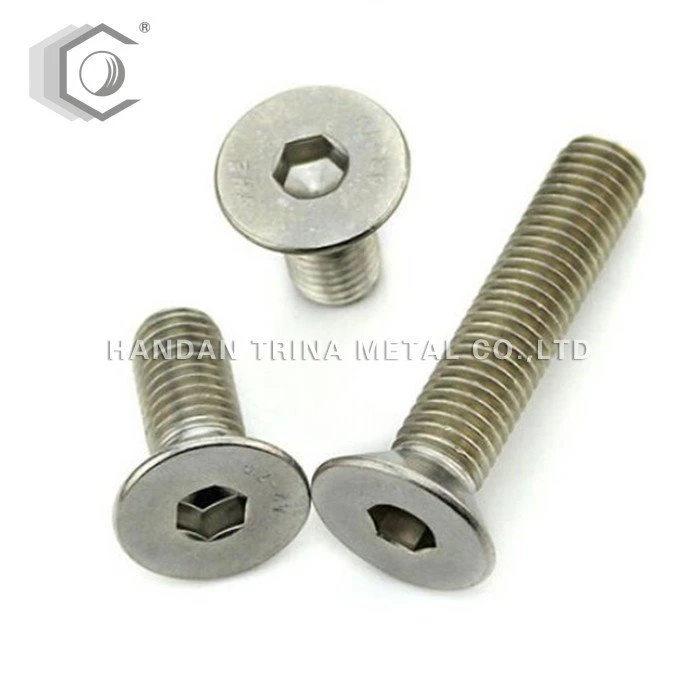

Verzonken binnenhoekbouten worden ook wel verzonken schroeven en platte machineschroeven genoemd. Het zijn een soort constructiedelen. De kop is een kegel van 90 graden, vergelijkbaar met een gewone houtschroef. De kop heeft een groef voor het aandraaien van gereedschap, zoals een lettertype, kruis, zeshoek, quincunx, vijfhoek, enz.
Maat: M3-M24

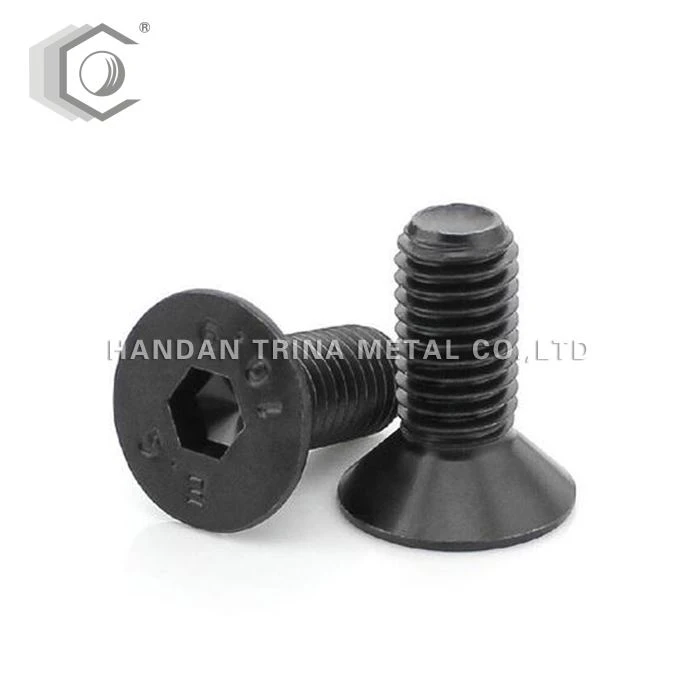

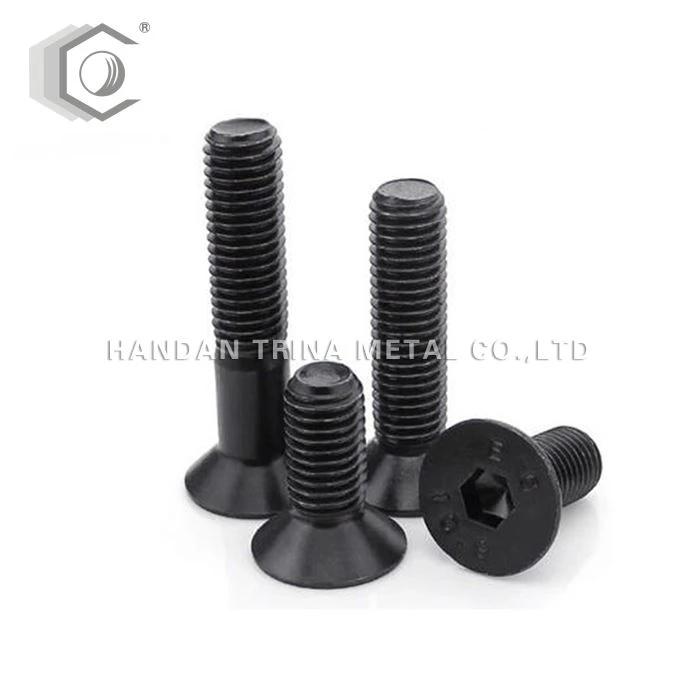

Oppervlak: Zp / ZWART
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Effect:
Op het oppervlak van het montagegat op het verbindingsstuk wordt een conische ronde mof van 90 graden gefreesd, en de kop van de platte machineschroef bevindt zich in de ronde mof en is gelijk met het oppervlak van het verbindingsstuk. Platte machineschroeven worden in sommige gevallen ook gebruikt met halfronde platte machineschroeven. Dit soort schroef is mooier en wordt gebruikt op plaatsen waar het oppervlak een beetje uitsteekt. Schroeven spelen de rol van het verbinden van twee of meer objecten en zijn een onmisbare noodzaak in het dagelijks leven of industriële productie.
Instructies:
De schroeven met verzonken kop worden meestal gebruikt na installatie, het oppervlak van de onderdelen kan niet worden verhoogd en de bevestigde delen hebben twee diktes, de zogenaamde dik, wat betekent dat de dikte van het bevestigde deel groter is dan de dikte van de kop van de verzonken schroef Nadat de schroef is aangedraaid, is er nog steeds een deel van de schroefdraad dat niet in het schroefdraadgat komt. In dit geval kan de verzonken schroef zeker worden vastgedraaid. Er is meestal een andere situatie, dat wil zeggen dat de dikte van de bevestigde onderdelen kleiner is dan de hoogte van de kop van de verzonken schroef, wat gebruikelijk is bij plaatwerkonderdelen in mechanische apparatuur, zoals de verbinding van het scharnier van het chassis, de deur en de doos; het plaatwerk van de apparatuur Aansluiting van deksel en apparatuur, enz. Door de geringe dikte van het onderdeel is het schroefgat van het vastgemaakte plaatdeel volledig een conisch gat. In dit geval, wanneer de verzonken schroef wordt vastgedraaid, is de schroefkop geen conisch oppervlak om het plaatwerkdeel samen te drukken, maar worden de onderkant van de schroefkop en de bovenkant van het schroefdraadgat samengedrukt. Hoewel de schroef voelt dat de schroef is aangedraaid, zit het plaatwerkgedeelte vast in plaats van te worden ingedrukt. In dit geval, hoewel de schroef voelt dat de schroef is aangedraaid, is het plaatwerk Het gouden stuk inderdaad niet aangedraaid. Dit is een veel voorkomende situatie.
